玻璃制品質量在線檢測系統
來源：無錫創視2015年03月31日熱度：577
MVC全自動玻璃缺陷在線自動檢測系統是創視新科技設計開發的一款基于機器視覺檢測，完成實時檢測、跟蹤、報警、信息統計等功能的高性能綜合系統。主要由線陣視覺傳感器、工控機及單片微型處理器組成，集高速自動檢測、測量、分辨、定位于一體。用于浮法、壓花玻璃檢測缺陷的裝置。即它在線自動檢測玻璃熔化和成型造成的缺陷:如花紋缺陷、氣泡、砂粒、結石、沾錫、光畸變點、夾雜物和玻璃完整性等各種質量缺陷。然后通過聲光報警、貼標，監視器顯示等方式提示輸出結果，確保缺陷產品不流入市場。從而提高玻璃制品的合格率和生產效率。
一、系統介紹
服務目的：玻璃制品生產線在生產過程中有關不合格產品的檢測
檢測對象：壓花、浮法等平板玻璃
缺陷對象：花紋缺陷、氣泡、砂粒、結石、沾錫、光畸變點、夾雜物和玻璃完整性
最大檢測速度：600m/h
檢測寬度：（單相機視野）Fov=500mm
最小缺陷檢查尺寸：0.2mm*0.2mm
檢測結果處理：報警燈響亮；顯示缺陷圖案；貼標機貼標（可選件）。
溫度要求：玻璃板溫度不高于150℃條件（最好低于100℃）。
二、系統特點
windows圖形操作界面，清晰明了，操作簡單；
針對各類壓花、浮法等平板玻璃量缺陷，能有效處理；

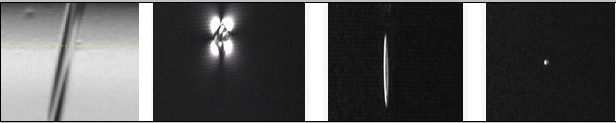

缺陷圖案分離顯示，特征明顯、定位方便，較大地提高了操作人員的工作效率；
內含多通道高速主板的高性能工控一體機，保證圖像采集和處理的實時性；
高分辨率、高速的RGB分光方式2048像素線掃描相機，能捕捉高速印刷線上的細小缺陷和色彩變化；
具備網絡連接功能，可以通過主站進行數據管理；設備美觀大方。
為了防止可見光對3線式彩色線陣相機采集圖片的影響，系統使用了一種濾光裝置。它將濾掉波長800nm以下的光。
三、關鍵技術
圖像采集、處理和運算硬件方案的確定和部分模塊的開發研制；對所圖像數據中有效部分的搜索、定位及智能學習方法的研究和編程實現；圖像數據的高速增強、處理算法的研究和編程實現；檢測目標的識別、比較算法的研究和編程實現高精度機械控制信號的輸出。
對細小缺陷進行了充分放大，面對玻璃表面附著的灰塵、污漬因放大不足而被平滑掉。又由于采用數字圖象處理技術有效地消除了背景干擾，實現了二維處理。不僅使裝置能檢測出小于0.2mm的點狀缺陷，對0.3mm~0.5mm的點狀缺陷的準確率高達90％以上。即裝置不僅在對缺陷的最小分辯達到了國際先進水平，而且識別缺陷的準確率達到了國際先進水平。
