概述
在線測寬儀是指在生產線上配合生產線生產時測量寬度的儀器，在生產過程中實時測量被測物寬度值，并把測量到的寬度值反饋給用戶，方便用戶實時了解生產線情況，便于調整生產工藝，提高產品質量，目前在線測寬儀主要用于帶鋼、鋼板等產品的寬度測量。
在線測寬儀是指在生產線上配合生產線生產時測量寬度的儀器，在生產過程中實時測量被測物寬度值，并把測量到的寬度值反饋給用戶，方便用戶實時了解生產線情況，便于調整生產工藝，提高產品質量，目前在線測寬儀主要用于帶鋼、鋼板等產品的寬度測量。
- 在線測寬儀
產品簡介
在線測寬儀是指在生產線上配合生產線生產時測量寬度的儀器，在生產過程中實時測量被測物寬度值，并把測量到的寬度值反饋給用戶，方便用戶實時了解生產線情況，便于調整生產工藝，提高產品質量，目前在線測寬儀主要用于帶鋼、鋼板等產品的寬度測量。
產品功能
在線測寬儀用于鋼板的寬度測量，操作工可以通過儀表顯示觀測到軋制過程中的鋼板的寬度數據，寬度測量結果也可以傳輸至機組用于順控和連鎖控制，主要功能和要求說明如下：
1. 在線、無接觸式測量鋼板的寬度，測量方式為CCD視覺測量方法。
2. 在主電柜顯示各工藝參數，并可在主電柜進行各項操作。
3. 具有寬度參數修正的設定功能，因各種原因造成的測量誤差可人工鍵入修正值來修正。故障自診斷、報警功能，并設有安全和緊急開關，避免人身傷害。
4. 本測量設備具備與機組之間數據通訊功能，具有寬度數據顯示、存儲等功能。
5. 本測量設備具有和機組一級、二級計算機系統通訊功能，根據實際需要，可以和機組的其他控制系統進行數據交換，并配合買方將其與生產線二級系統、三級系統聯網。
6. HMI畫面具有測量數據顯示、設備本體系統工作狀態數據顯示、設備故障代碼顯示及故障自診斷等功能顯示，并且根據買方要求或者需要來增加顯示功能畫面等。
7. 測量的歷史數據可以保留5年以上，且具有多種備份形式，并且根據買方需要提供數據分析軟件，滿足買方數據分析要求。
測量原理

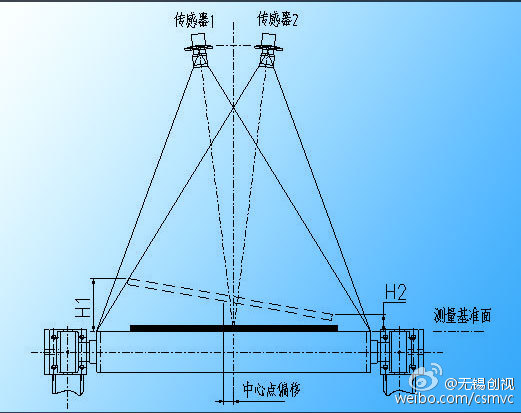

采用兩個線陣CCD 攝像機作為傳感器，同時測量鋼板的兩個邊緣位置，直接得出數字信號。通過計算機對邊緣信號進行處理，修正鋼帶震動、跳動、傾斜、板形所引起的誤差，加以溫度、厚度、寬度、成分補償后得到鋼板的實際寬度值。如下圖所示，兩臺攝像機傾斜安裝，調整傾斜角度使兩臺攝像機的視場覆蓋最大測量范圍，測量時，被測物在每臺攝像機上都有清晰的成像，根據立體視覺的幾何關系，可以求得被測物兩邊緣的空間坐標，進而可以計算得到被測物的實際寬度值。
產品參數
檢測范圍 50--5000mm
鋼板速度 0--25m/s
采樣時間 1ms（響應時間8ms）
測量精度 動態優于±0.05%
安裝方式 根據客戶要求可選
電源要求 AC220V10A±5%
產品優勢
* 專有的數學模型實現了板型惡劣時的精確寬度檢測；
* 對被測鋼板的跳動、傾斜、側偏、板型、邊浪可有效識別；
* 固定圖像線性噪聲矯正技術、電子曝光技術；
* 全數字檢測、自動標校系統；
* 特有的光學震動補償技術；
* 測量精度高、響應速度快；
現代板材生產過程中，不論是軋制過程還是最終產品最終產品檢測過程，為了獲得較高的板材寬度值和最佳軋制過程，板材寬度測量系統已經成為了生產線上不可缺少的設備之一。
