EL檢測儀，又稱場致發光測試，是跟據硅材料的電致發光原理對組件進行缺陷檢測及生產工藝監控的專用測試設備。利用機器視覺檢測方式對電池片表面檢測成像分析，從而可以查看是否有電池片組件內部有電池片破裂、隱裂、黑心片、燒結斷柵嚴重、虛焊、脫焊等情況。目前在在太陽能電池片質量檢測中使用較多的為EL檢測儀。
- 電池片EL自動檢測與分選系統

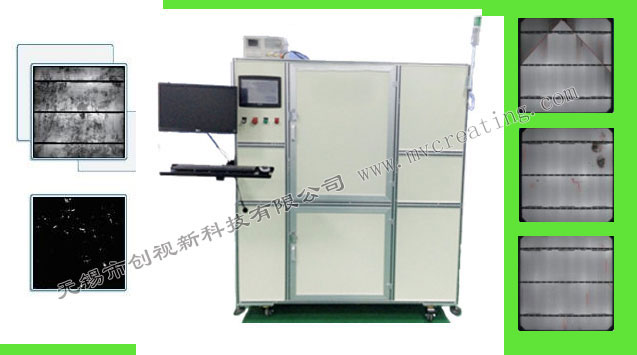

電池片EL自動檢測與分選系統
EL檢測儀，又稱場致發光測試，是跟據硅材料的電致發光原理對組件進行缺陷檢測及生產工藝監控的專用測試設備。利用機器視覺檢測方式對電池片表面檢測成像分析，從而可以查看是否有電池片組件內部有電池片破裂、隱裂、黑心片、燒結斷柵嚴重、虛焊、脫焊等情況。目前在在太陽能電池片質量檢測中使用較多的為EL檢測儀。
產品特色
1， 確保自動缺陷識別與分選判斷的準確性，高像素進口工業相機
2， 對于單晶電池片能準確實現內部缺陷的自動識別與分選
3， 對于多晶電池片目前能實現輔助診斷學習功能，會從診斷學習逐步過渡到自動缺陷識別
4， 可實現雙工位上料模式，測試速度為、1800P/H、平均2s/片
5， 五下料工位，用戶可自行設定對應的分選類型
6， 人機界面動態監控設備運行狀況，完全實現智能自動化
7， 用戶可根據實際需求，選擇在一個檢測周期中測正向/反向/正反向
|
功能與應用 |
|
|
電池片EL自動檢測與分選系統 |
功能與應用 測試對象：電池片（單品/多品） 測試范圍：125*125/156*156（2柵，3柵，4柵，其他） 測試選擇：正向測試，反向測試 可判斷缺陷： 正向-裂紋，黑心，斷柵，黑邊，燒結網紋，材料缺陷 反向-暗電流，擊穿電壓 |
|
技術規格 |
|
|
測試方式 速度 破片率 |
機械手上料檢測 1800p/h ﹤0.05% |
|
相機 |
芯片：CMOS 進口高分辨率工業相機 分辨率：1920*1200 曝光時間：0.5-10s可調 |
|
上料方式 下料方式
機配電源 供電要求 上電方式 |
雙工位上料（真空吸引） 五組分選盒下料（可自行設置缺陷類型）
0-30V/0-10A 直流穩壓電源 AC220V 15A 自動上電（探針） |
|
人機界面 |
檢測模式：生產線正常檢測使用，可實現在線監控和產量統計 調試模式：對設備每個信號進行監控，并可以單獨調試機械手 |
|
軟件 |
1， 單晶自動識別分選 2， 多晶輔助診斷、逐步過渡到自動識別 3， 查詢：條碼查詢、日期查詢 4， 其他：用戶自定義模組 |
|
電腦配置 設備尺寸 氣源要求 設備重量 |
Windows7 64位操作系統 1530*1100*1720（mm） 0.6~0.8MPa 300Kg |
|
產品配置 |
||||
|
序號 |
項目 |
數量 |
單位 |
備注 |
|
1 |
設備主體 |
1 |
套 |
|
|
2 |
成像系統 |
1 |
套 |
|
|
3 |
上電系統 |
1 |
套 |
|
|
4 |
穩壓直流電源（30V/10A） |
1 |
臺 |
|
|
5 |
工業控制電腦 |
1 |
臺 |
|
|
6 |
24寸液晶顯示器 |
1 |
臺 |
|
|
7 |
人機界面 |
1 |
臺 |
|
|
8 |
上料系統 |
1 |
套 |
|
|
9 |
分選系統 |
1 |
套 |
|
|
10 |
MVC圖像應用軟件 |
1 |
套 |
|
|
11 |
操作手冊 |
1 |
套 |
|
|
12 |
控制機柜 |
1 |
套 |
|
